AKEMI® Alu-Metall Spachtel Spezialspachtel mit Aluminium-Pigmenten versetzt, hohe Füllkraft

Zur Egalisierung von größeren Vertiefungen bei Metallteilen (z.B Lunkerstellen).

AKEMI® Alu-Metallspachtel ist ein Zweikomponenten-Spachtel auf Basis in Styrol gelöster, ungesättigter Polyesterharze. Das Produkt zeichnet sich durch folgende Eigenschaften aus:

- sehr gute Haftung auf Metall (Eisen, Stahl, Aluminium), Holz, Stein und verschiedenen Kunststoffen (z.B. Hart-PVC, Polyester) auch bei höheren Temperaturen (bis ca. 100°C)

- hohes Füll- und Standvermögen; es sind großflächige Schichtdicken bis 5 mm, bzw. kleinflächige Schichtdicken bis 10 mm in einem Arbeitsgang möglich

- gute Ziehfähigkeit durch cremige Konsistenz

- schnelle Aushärtung (10 - 15 Minuten)

- leichte Schleifbarkeit und hoher Abrieb

- beständig gegen Wasser, Benzin, Mineralöle, verdünnte Laugen und Säuren

Gute Qualität!

Doseninhalt 1950 g Spachtel

50g Härter

Einsatzgebiet:

AKEMI®Alu-Metallspachtel wird hauptsächlich in Karosserie-werkstätten, im Nutzfahrzeugbau oder in Maschinenbaufirmen zum Egalisieren von Vertiefungen oder groben Unebenheiten angewandt. Weiterhin findet er Anwendung in anderen Hobbybereichen sowie bei der Verklebung von mechanisch nicht zu hoch beanspruchten Teilen aus oben genannten Materialien.

Gebrauchsanweisung:

1. Der Untergrund muss entrostet, entfettet, trocken, staubfrei und leicht angeraut sein. Nicht ausgehärtete Altlackierung oder thermoplastische Acryllackierung muss entfernt werden.

2. Zu einer Menge von 100 g Spachtel werden 1 - 4 g Härterpaste rot zugegeben (1 g entspricht ca. 4 - 5 cm aus der Schraubtube).

3. Beide Komponenten werden solange miteinander vermischt, bis ein homogener Farbton erreicht ist; die Mischung bleibt ca. 2 - 8 Minuten verarbeitungsfähig.

4. Nach 15 - 30 Minuten kann der ausgehärtete Spachtel bearbeitet werden (schleifen, bohren, fräsen).

5. Wärme beschleunigt, Kälte verzögert die Aushärtungsreaktion.

6. Die bearbeitete Spachteloberfläche kann mit allen handelsüblichen Füllern und Lacken überarbeitet werden.

7. Arbeitsgeräte können mit AKEMI® Nitro-Verdünnung gereinigt werden.

Besondere Hinweise:

- Zum Schutz der Hände AKEMI® »Der flüssige Handschuh« anwenden.

- Bei metallischen Untergründen sollte in möglichst kurzem Zeitabstand nach dem Schleifen gespachtelt werden, um eine Haftungsverminderung zu vermeiden.

- Härtermengen über 4 % vermindern die Haftung und können die Ober- flächentrocknung verschlechtern.

- Härtermengen unter 1 % verzögern die Aushärtung, bzw. bei niedrigen Temperaturen erfolgt eine unvollständige Aushärtung und die Oberfläche bleibt stark klebrig.

- Vor dem Überlackieren mit 2-K Acryllack sollte zur Vermeidung einer Blasenbildung eine Grundierung oder ein Non-Sanding-Sealer aufgetragen werden.

- Soll das Produkt in dickeren Schichten aufgetragen werden, sollte mit möglichst wenig Härter, bzw. in mehreren Schichten gearbeitet werden.

- Ausgehärteter Spachtel kann nicht mehr mit Lösungsmitteln, sonder nur noch mechanisch oder durch hohe Temperaturen (> 200°C) entfernt werden.

- Bei richtiger Verarbeitung ist der ausgehärtete Spachtel nicht gesundheitsschädlich.

Technische Daten:

Farbe:metallic-grau

Dichte:ca. 1,72 g/cm³

Verarbeitungszeit/min:

a) bei 20°C

1 % Härter 8 - 10

2 % Härter 4 - 5

3 % Härter 3 - 4

4 % Härter 2 - 3

b) mit 2 % Härter

bei 10°C9 - 11

bei 20°C 4 - 5

bei 30°C 2 - 3

Lagerung:

Bei trockener und kühler Lagerung (5-25°C) im ungeöffneten Originalgebinde mindestens 12 Monate ab Herstellung.

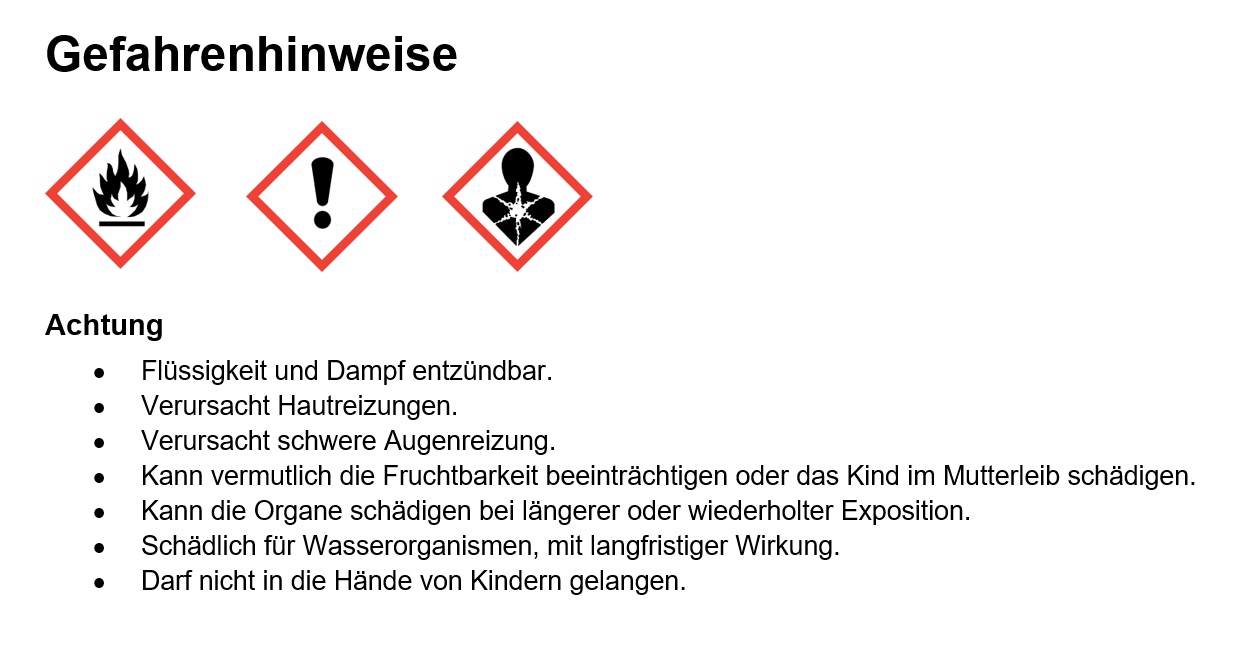

Zur Beachtung:

Vorstehende Angaben wurden nach dem neuesten Stand der Entwicklung und Anwendungstechnik erstellt. Aufgrund der Vielzahl unterschiedlicher Einflussfaktoren können diese Angaben sowie sonstige mündliche oder schriftliche anwendungstechnische Hinweise nur unverbindlichen Charakter aufweisen. Der Verwender ist im Einzelfall verpflichtet, eigene Versuche und Prüfungen durchzuführen; hierzu zählt insbesondere das Ausprobieren des Produktes an unauffälliger Stelle oder die Anfertigung eines Musters.
